Tu as entendu parler du brasage capillaire mais tu ne sais pas exactement ce que c’est ? Ou tu connais la technique, mais tu veux t’assurer de la maîtriser correctement avant de l’appliquer sur une installation gaz ou frigorifique ?
Le brasage capillaire est l’une des compétences fondamentales du chauffagiste, du plombier et du frigoriste. Mal réalisé, il provoque des fuites, des oxydations, voire des accidents sur des installations réglementées. Bien maîtrisé, il garantit des assemblages solides, étanches et durables pendant des décennies.
Dans ce guide, tu vas comprendre en 5 minutes ce qu’est le brasage capillaire, comment il fonctionne, quels matériaux utiliser, comment procéder étape par étape — et surtout, quelles erreurs ne pas commettre.
Définition du brasage capillaire
Le brasage capillaire est une technique d’assemblage de deux pièces métalliques — le plus souvent des tubes en cuivre — à l’aide d’un métal d’apport fondu, sans faire fondre les pièces elles-mêmes.
C’est ce qui le distingue fondamentalement de la soudure : dans le brasage capillaire, seul le métal d’apport (la baguette de brasure) entre en fusion. Les pièces à assembler restent solides et conservent leurs propriétés mécaniques.
Le métal fondu ne coule pas simplement entre les pièces : il est aspiré naturellement dans l’espace de quelques dixièmes de millimètre qui sépare les deux éléments. C’est le phénomène de capillarité qui produit cet effet — d’où le nom de la technique

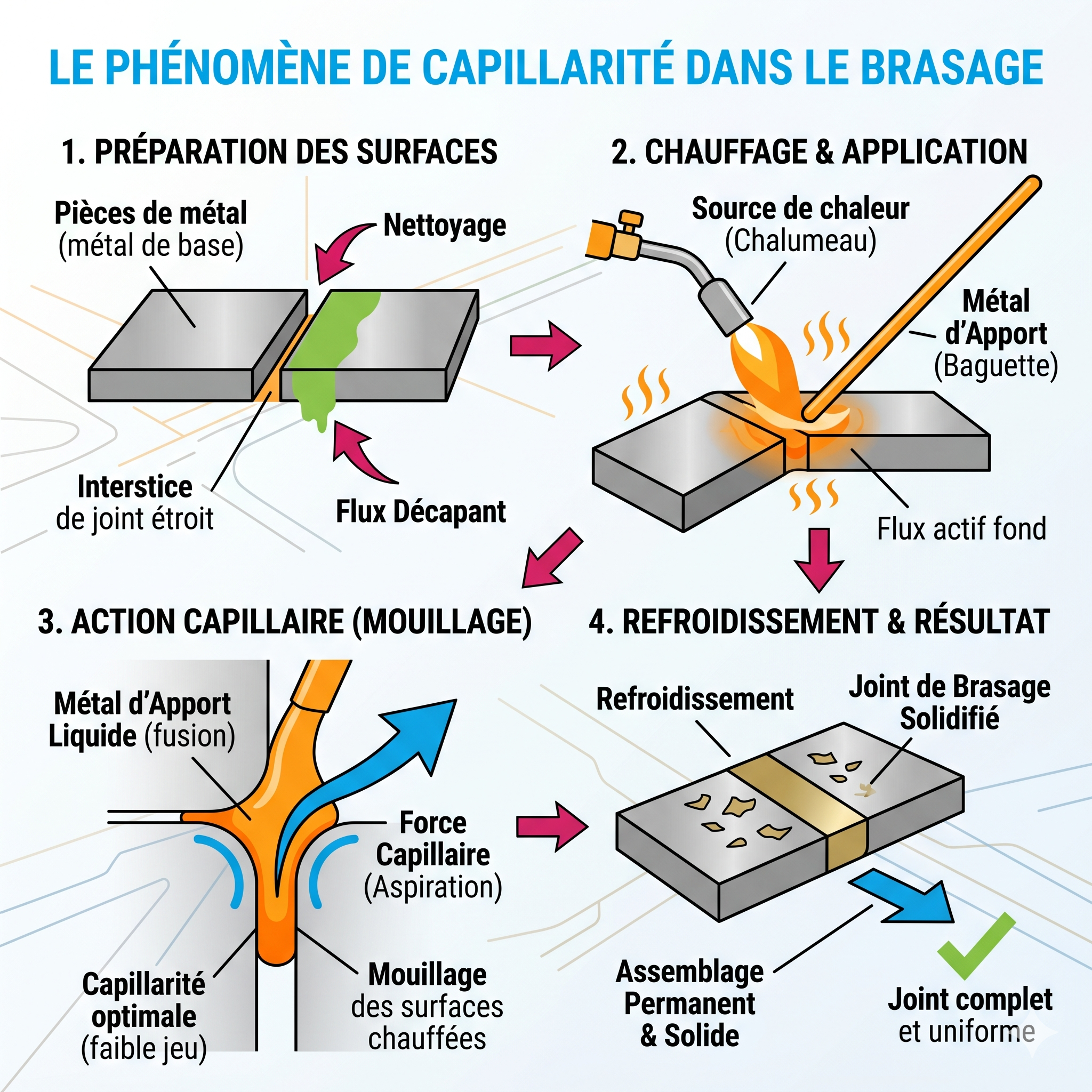

Comment fonctionne la capillarité ?
La capillarité est un phénomène physique qui permet à un liquide de se déplacer dans un espace très étroit, sans aucune aide extérieure — uniquement sous l’effet des forces de surface entre le liquide et les parois.
Tu la vois à l’œuvre tous les jours sans y prêter attention :
- une éponge qui absorbe l’eau
- l’encre qui monte dans un stylo à bille
- l’eau qui remonte dans les racines d’une plante
En brasage capillaire, c’est exactement le même mécanisme. Quand le métal d’apport entre en fusion au contact de pièces correctement chauffées, il est aspiré dans l’espace infime entre les deux tubes (appelé jeu capillaire) et remplit l’assemblage de manière uniforme et complète.
C’est la capillarité qui garantit un assemblage uniforme, solide et étanche — à condition que le jeu entre les pièces soit correctement respecté.
Différence entre brasage et soudure
C’est une confusion très fréquente. Brasage et soudure sont deux techniques d’assemblage distinctes, et il est important de ne pas les confondre, notamment dans le contexte des installations réglementées.
En résumé : contrairement à la soudure, le brasage capillaire n’altère pas les pièces assemblées. C’est un avantage majeur pour les installations en cuivre, où la déformation ou l’altération du tube serait problématique.
Les types de brasage capillaire
Il existe deux grandes familles de brasage capillaire, différenciées par leur température de travail et leurs applications.
Le brasage tendre
- Température de travail : inférieure à 450°C
- Métal d’apport : alliage à base d’étain
- Applications : plomberie sanitaire (eau froide, eau chaude domestique)
Le brasage tendre est plus simple à réaliser et accessible aux débutants. Il ne convient cependant pas aux installations sous pression élevée ni aux réseaux gaz ou frigorifiques.

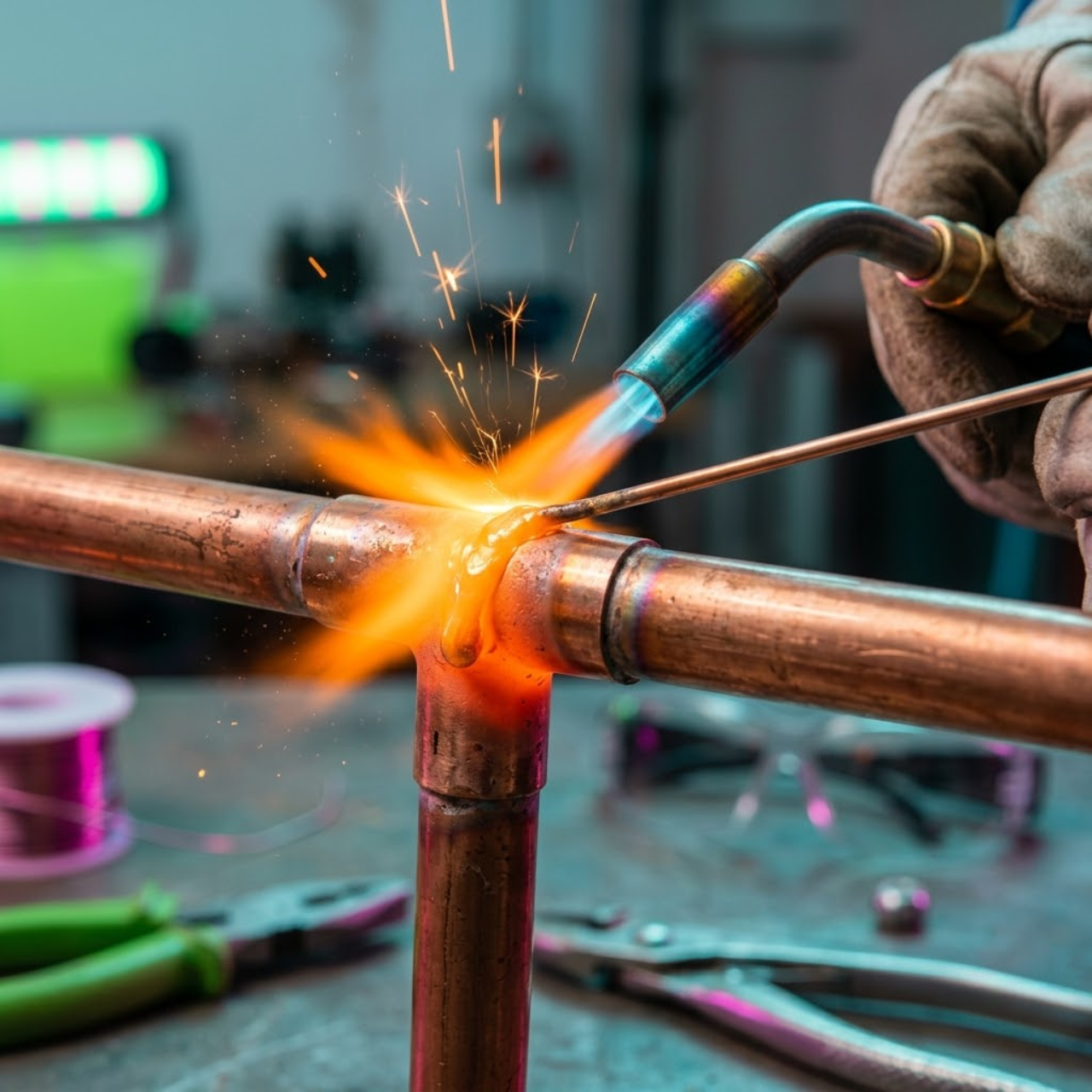

Le brasage fort
- Température de travail : supérieure à 450°C (souvent entre 600°C et 900°C)
- Métal d’apport : alliages cuivre/phosphore ou cuivre/phosphore/argent
- Applications : installations gaz, chauffage, climatisation, réseaux frigorifiques
⚠️ Le brasage fort est obligatoire pour les installations gaz et frigorifiques. C’est une exigence réglementaire, pas un simple conseil. La résistance mécanique et thermique des joints obtenus est nettement supérieure au brasage tendre.
Si tu travailles en CVC (Chauffage, Ventilation, Climatisation) ou sur des réseaux gaz, c’est le brasage fort que tu dois maîtriser.
Le matériel nécessaire
Avant de commencer une opération de brasage capillaire, il faut disposer du bon équipement. La qualité du matériel conditionne directement la qualité du joint.
L’équipement de base :
- Chalumeau : oxyacétylénique (pour le brasage fort haute température) ou propane (brasage tendre)
- Baguettes de brasure : adaptées au type de brasage et à l’application (gaz, sanitaire, frigorifique)
- Décapant (flux) : essentiel pour protéger les surfaces de l’oxydation pendant la chauffe et faciliter l’écoulement du métal fondu
- Brosse métallique ou toile émeri : pour nettoyer les surfaces avant assemblage
- Coupe-tube : pour obtenir une coupe franche et propre
???? Astuce pro : La qualité du nettoyage est aussi importante que la chauffe elle-même. Une surface mal préparée, c’est un joint raté assuré — peu importe la qualité de ta technique de brasage.
Les équipements de protection individuelle (EPI) :
- Gants résistants à la chaleur
- Lunettes de protection
- Vêtements ignifugés
- Ventilation du local obligatoire (fumées de flux)

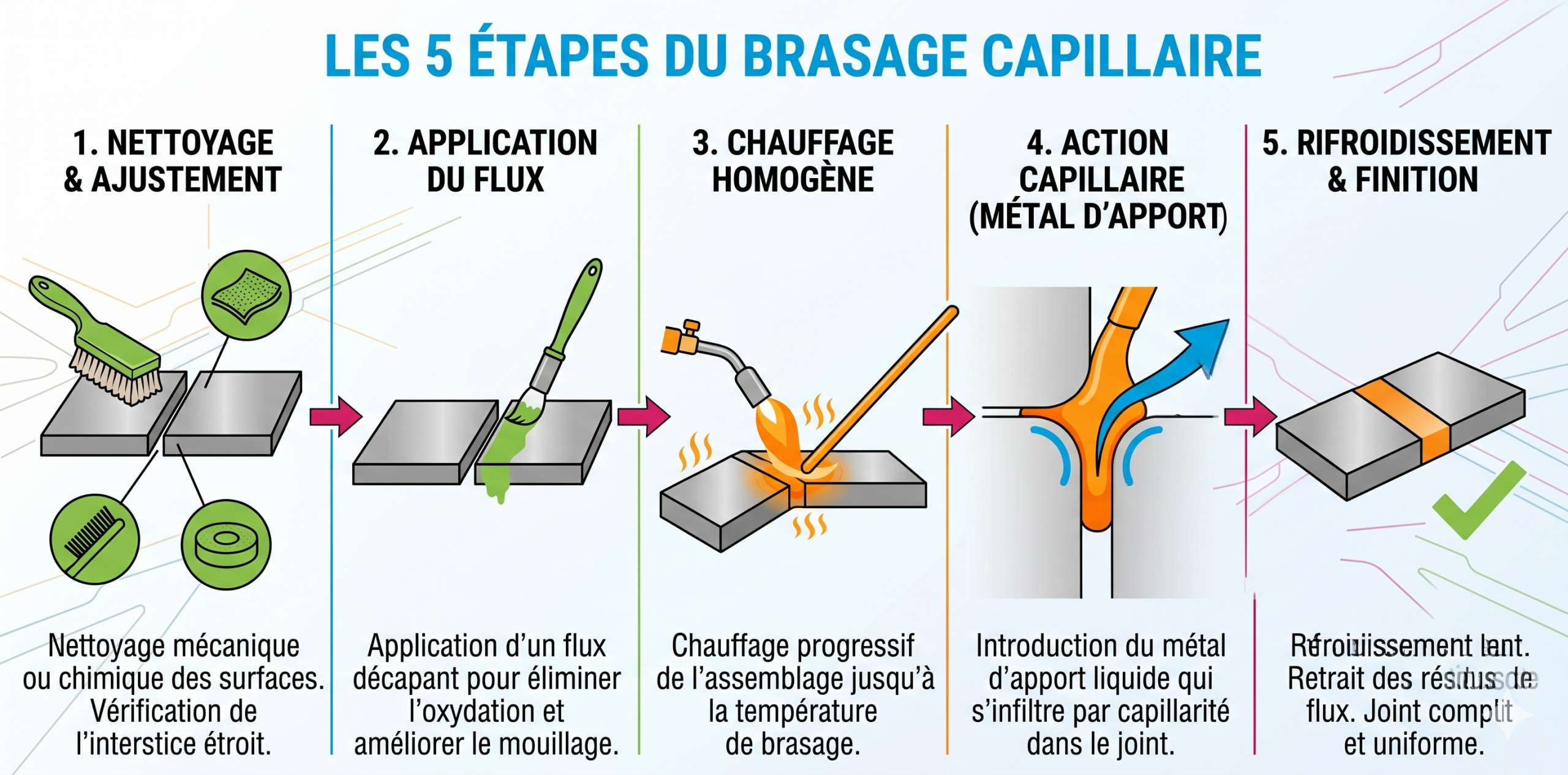

Les étapes du brasage capillaire
Voici le déroulement d’une opération de brasage capillaire, de la préparation au refroidissement.
Étape 1 — Préparation des pièces
C’est l’étape la plus critique. Un assemblage mal préparé ne peut pas donner un bon résultat, quelle que soit la qualité de la chauffe.
- Couper le tube proprement avec un coupe-tube (jamais à la scie, qui laisse des bavures)
- Ébavurer l’intérieur du tube coupé pour supprimer les arêtes
- Nettoyer soigneusement les surfaces à assembler avec une toile émeri ou une brosse métallique jusqu’à obtenir un métal brillant
- Appliquer le flux décapant sur les surfaces à braser
Étape 2 — Assemblage des pièces
- Emboîter les deux pièces en respectant le jeu capillaire (quelques dixièmes de millimètre)
- Un jeu trop faible empêche la capillarité de fonctionner ; un jeu trop important fait couler le métal sans qu’il soit retenu
Étape 3 — La chauffe
C’est ici que beaucoup de débutants font des erreurs.
- Chauffer uniformément toute la zone d’assemblage, en déplaçant régulièrement la flamme
- Ne jamais chauffer directement la baguette de brasure — c’est la pièce qui doit être chaude, pas le métal d’apport
- La bonne température est atteinte quand le flux devient liquide et transparent
Étape 4 — L’apport de métal
- Approcher la baguette de brasure au point d’assemblage
- Au contact d’une pièce à la bonne température, le métal fond et est immédiatement aspiré par capillarité dans le joint
- L’assemblage est complet quand le métal d’apport apparaît uniformément sur tout le pourtour du joint
Étape 5 — Le refroidissement
- Laisser refroidir naturellement — ne jamais refroidir brusquement à l’eau
- Un refroidissement trop rapide crée des contraintes internes qui fragilisent le joint
- Ne pas manipuler la pièce avant complet refroidissement
Les erreurs à éviter
« 90 % des défauts de brasage viennent de la préparation. »
C’est une réalité du terrain. Voici les erreurs les plus fréquentes et leurs conséquences.
Mauvais nettoyage des surfaces C’est la cause numéro un des fuites. Une surface oxydée ou grasse empêche le métal d’adhérer correctement aux parois. Résultat : un joint poreux qui fuit dès la mise en pression.
Surchauffe Une température trop élevée oxyde le métal, brûle le flux et fragilise le joint. La pièce devient bleue ou noire — signe que la chauffe a été excessive.
Jeu capillaire non respecté Un jeu trop faible : le métal n’entre pas dans l’assemblage. Un jeu trop large : le métal coule sans être retenu et le joint est incomplet.
Chauffer directement la baguette C’est une erreur classique des débutants. La baguette doit fondre au contact de la pièce chaude, pas sous la flamme. Sinon, le métal coule sans pénétrer dans le joint.
Mauvais choix de métal d’apport Utiliser un métal d’apport tendre sur une installation gaz ou frigorifique est une faute grave. Chaque application a son alliage adapté — ne pas les intervertir.
Applications en plomberie, CVC et industrie
Le brasage capillaire est omniprésent dans les métiers techniques du bâtiment et de l’industrie.
Dans le secteur CVC et gaz :
- Réseaux cuivre pour le chauffage central
- Installations de gaz (domestique et industriel)
- Circuits de climatisation et de réfrigération (frigorifique)
- Circuits hydrauliques sous pression
Dans d’autres secteurs :
- Aéronautique (assemblages légers et résistants)
- Automobile (échangeurs thermiques, radiateurs)
- Électronique (composants brasés sur circuit imprimé)
Dans tous ces contextes, le brasage capillaire est choisi pour ses trois qualités principales : étanchéité parfaite, résistance mécanique élevée et durabilité dans le temps.
Normes et réglementation à connaître
Sur les installations réglementées, le brasage capillaire n’est pas qu’une technique — c’est aussi un cadre normatif à respecter.
Les principales références à connaître :
- ATG B 540-9 : qualification des braseurs intervenant sur des installations gaz
- ATG B 524 : assemblages brasés sur cuivre pour le gaz
- NF A 88-942 : norme technique de référence pour le brasage cuivre
Sur les chantiers gaz et frigorifiques, seuls les opérateurs qualifiés peuvent réaliser des assemblages brasés. C’est là qu’interviennent les certifications professionnelles de brasage — un passage obligé pour accéder à ces marchés réglementés.
Pourquoi se former au brasage capillaire ?
Le brasage capillaire est une compétence clé pour tout chauffagiste, plombier ou frigoriste. C’est aussi l’une des plus difficiles à maîtriser seul, car elle demande une vraie expérience de la chauffe, du ressenti sur la température et de la rigueur dans la préparation.
Une formation pratique, encadrée par des professionnels, permet de maîtriser rapidement les bons gestes — et d’éviter les erreurs coûteuses sur le terrain.
Le brasage capillaire est une technique simple dans son principe — mais qui demande rigueur et précision dans son exécution. De la qualité de la préparation à la maîtrise de la chauffe, chaque étape compte pour obtenir un joint étanche et durable.
Que tu sois chauffagiste, plombier ou frigoriste, maîtriser le brasage capillaire, c’est maîtriser l’une des compétences les plus demandées sur les chantiers réglementés — gaz, CVC, frigorifique.
Tu veux maîtriser le brasage capillaire rapidement ? Une formation pratique encadrée par des professionnels te permet d’acquérir les bons gestes et de préparer les certifications techniques exigées sur les installations réglementées. Découvrez notre formation au brasage pour professionnels.
Ateliers APC vous accompagne
Nos formations pour techniciens sont éligibles aux financements OPCO (organisme certifié Qualiopi).
Nous vous aidons à constituer votre dossier de prise en charge.
F.A.Q
Pour toute question complémentaire, contactez Ateliers APC au 01 61 61 44 09 ou par email à formation@ateliers-apc.fr, du lundi au vendredi de 9h à 12h et de 13h à 17h.
Qu'est-ce que le brasage capillaire ?
C’est une technique d’assemblage de pièces métalliques (généralement en cuivre) utilisant un métal d’apport fondu, aspiré naturellement entre les pièces par le phénomène de capillarité. Les pièces elles-mêmes ne fondent pas.
Quelle est la différence entre brasage et soudure ?
Dans le brasage, seul le métal d’apport entre en fusion ; les pièces restent solides. Dans la soudure, les pièces elles-mêmes fondent et se mélangent. Le brasage n’altère donc pas les matériaux assemblés.
Quelle température pour un brasage capillaire ?
Moins de 450°C pour le brasage tendre (étain, sanitaire), et entre 600°C et 900°C pour le brasage fort (alliages cuivre/phosphore/argent, gaz et CVC)
Quel métal d'apport choisir pour le brasage capillaire ?
De l’étain pour le brasage tendre (plomberie sanitaire), des alliages cuivre/phosphore ou cuivre/phosphore/argent pour le brasage fort (gaz, climatisation, chauffage). Le choix dépend impérativement de l’application.
Pourquoi utiliser le brasage capillaire plutôt qu'une autre technique ?
Pour obtenir une liaison solide, étanche et durable, sans altérer les pièces. C’est la technique de référence pour les réseaux cuivre en CVC, gaz et frigorifique.
